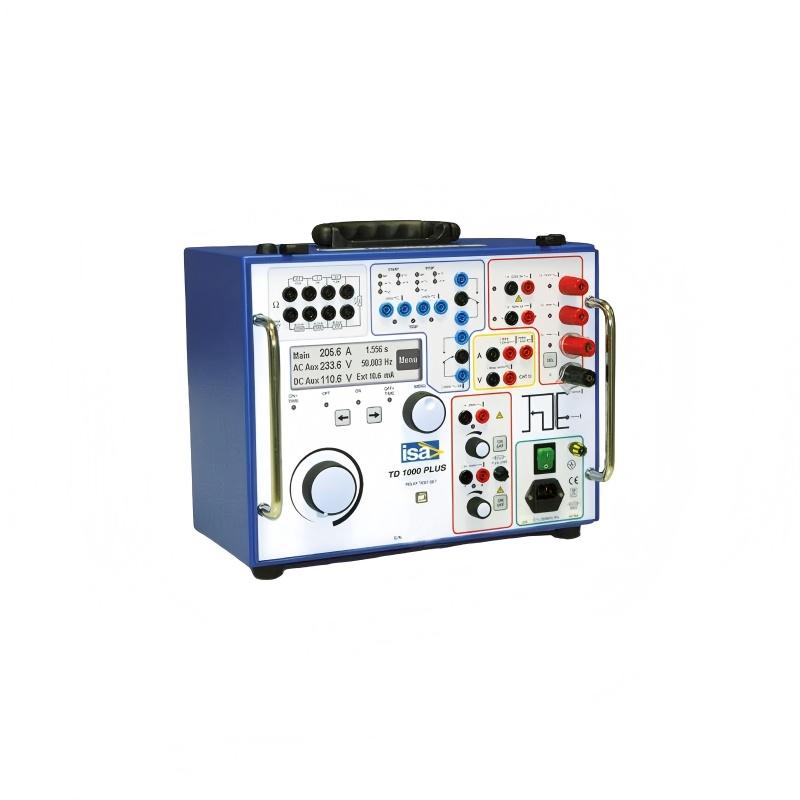

    意大利ISA TD1000 PLUS繼電器測試儀


    簡要描述：意大利ISA TD1000 PLUS繼電器測試儀，本產品旨在為調試工程師提供多任務且高度可靠的測試設備?，F(xiàn)在熱賣中，如需購買，可通過客服熱線聯系我們！




    • 產品型號：
      •

    • 廠商性質：代理商
      •

    • 更新時間：2025-05-07
      •

    • 訪  問  量：351
      •



















                    	產品詳情







    意大利ISA TD1000 PLUS繼電器測試儀，本產品旨在為調試工程師提供多任務且高度可靠的測試設備。現在熱賣中，如需購買，可通過客服熱線聯系我們！

    意大利ISA TD1000 PLUS繼電器測試儀產品介紹
    T1000 PLUS 是一款專為測試?yán)^電器和傳感器而設計的二次注入式繼電器測試裝置，由微處理器控制，配備相移器和頻率發生器，測試結果和設置可存儲在本地內存中，具備高功率輸出。

    應用領域
    T1000 PLUS 繼電器測試裝置適用于測試以下類型的繼電器：

    繼電器類型IEEE 編號
    距離繼電器（3 組）21
    同期裝置25
    熱繼電器26
    欠壓 / 過壓繼電器27/59
    方向功率繼電器32/92
    欠流繼電器37
    負序過流繼電器46
    相序電壓繼電器47
    缺相繼電器48
    定時限過流繼電器50/50N
    反時限過流繼電器51/51N
    功率因數繼電器55
    電壓平衡繼電器60
    接地檢測繼電器64
    方向過流繼電器67
    方向接地故障繼電器67N
    自動重合閘繼電器79
    頻率繼電器81>/81<
    減載繼電器81R
    導引線接收繼電器85
    電動機保護繼電器86
    差動保護繼電器（TD 1000）87
    電壓方向繼電器91
    跳閘繼電器94

    產品描述
    該儀器包含三個獨立的發生器：
    • 主發生器：可生成交流電流、交流電壓或直流電壓。
    • 輔助交流電壓發生器：能產生獨立的、可移相的交流電壓。
    • 輔助直流電壓發生器：用于產生為被測繼電器供電的直流電壓。
    所有輸出均可調節，并在大型圖形液晶顯示屏上實時顯示測量值。具備電流和電壓的示波器功能，顯示屏大，設備緊湊輕便，支持多臺 T1000 PLUS 測試裝置同步。配備 USB 接口，設有 2 個輔助觸點，用于自動重合閘測試。T1000 PLUS 無需連接電腦即可操作，通過多功能旋鈕和液晶顯示屏可進入菜單模式，實現多種功能設置，具備手動和半自動測試能力，測試結果可通過 USB 接口傳輸至電腦，借助功能強大的 TDMS 軟件進行記錄、顯示和分析，該軟件適用于從 Windows 98 起的所有 Windows 版本。

    規格參數
    主發生器
    主發生器有電流、交流電壓、直流電壓三個輸出端口，以下規格適用于各輸出單獨使用的情況：
    • 主輸入其他特性：具備過零控制功能，主交流輸出在輸出波形過零時產生和停止；高分辨率調節控制；過載報警信息；熱保護；對于低負載，可將輸出功率降低至五分之一。

    輔助交流電壓輸出
    • 與主交流電流和電壓隔離。
    • 通過多功能旋鈕和液晶顯示屏進行軟件驅動的量程選擇。
    • 輔助電壓功率：全量程連續工作為 30VA；1 分鐘內可達 40VA。
    • 設有按鈕，用于啟用或禁用輸出。

    相移功能
    • 可相對于主電流或電壓對輔助交流電壓輸出進行相移。
    • 通過多功能旋鈕調節相角。
    • 相角范圍：0° 至 360°。
    • 調節分辨率：1°。

    頻率發生器與頻率變化率
    可改變輔助交流電壓輸出的頻率，頻率生成特性如下：
    頻率范圍：15Hz 至 550Hz。
    • 頻率調節精度：1mHz。
    • 頻率變化率：1mHz/s 至 99.99Hz/s。

    定時器
    電子數字定時器可全自動啟動和停止，輸入可為干觸點或濕觸點（帶電壓觸點）。
    • 測量范圍可按周期進行。
    • 可用于測試自動重合閘。
    • 最大重合閘指令數：99。
    • 提供 2 個輔助觸點，觸點范圍：5A；250V AC/DC。

    角度和頻率測量
    通過多功能菜單旋鈕可選擇測量角度或頻率，讀數、分辨率和精度如下表所示：
    測量項目量程分辨率精度
    相位0 - 360°1°1° ± 1 數位
    頻率15.000 - 499.999Hz1mHz±(0.1% + 1mHz)

    其他測量
    可測量的項目及單位：
    • 有功功率：
    • （Ω）

    其他特性
    • 本地內存：T1000 PLUS 本地內存可存儲和調用測試設置，最多保存 10 組；可將測試結果保存到本地內存，最多保存 500 個。連接電腦時，可使用 TDMS 軟件創建測試設置并傳輸至 T1000 PLUS，測試結果也可通過 TDMS 軟件經 USB 端口傳輸至電腦進行保存和打印。
    • 接口：用于連接電腦的接口為 USB。
    • 電源供應：電源需在采購訂單中明確標注，可選 230V ± 15% 50 - 60Hz 或 120V ± 15% 50 - 60Hz，最大供電電流為 5A。

    標準配件
    儀器配備以下物品：標準測試電纜組、電源線、USB 電纜、用戶手冊、備用保險絲（5 個，T5A）、帶串口線的 TDMS 軟件。

    重量和尺寸
    • 尺寸：寬 380mm× 深 300mm× 高 240mm。
    • 重量：19kg。
    • 外殼：帶蓋和把手的鋁制外殼。

    不同型號特點
    TD 1000 Plus
    配備兩個電流輸出端口，用于測試差動繼電器特性曲線，不僅可測動作電流，還可改變電流頻率，用于測試差動繼電器的二次諧波制動特性。穩態電壓輸出功率從 30VA 提升至 50VA，15Hz 時各量程功率為 25VA，無輔助直流電壓供應，重量 21kg，其他性能與 T1000 Plus 相同，訂購時需特別說明。
    T 1000 E Plus
    交流電壓輸出高于標準版本，輔助交流電壓全量程連續工作功率為 30VA，1 分鐘內為 40VA，其他性能與 T1000 Plus 相同，訂購時需特別說明。
    TD 1000 Plus 15 Hz
    與 TD 1000 Plus 類似，但在 15Hz 時具有高功率和全量程輸出，適用于測試?yán)鲜借F路和發電機保護繼電器，無直流電池模擬器，不同量程最大電流如下：
    量程（V）最大電流（mA）
    65500
    130250
    50062
    選件
    重型運輸箱
    黑色塑料材質，帶輪子、蓋子和把手。
    連接電纜套件
    包含各種連接所需的電纜。
    D 1000 差動繼電器測試模塊
    用于測試差動繼電器曲線和諧波制動特性，輸入來自測試裝置的輔助交流電壓輸出，輸出為 0 - 5A 交流電流，輸出功率 5VA，尺寸為 325×290×290mm，重量 7kg。
    FT 1000 電流濾波器
    該外部模塊可消除交流電流畸變，串聯在被測繼電器上，即使在測試具有反時限特性或高飽和負載（易使電流波形畸變）的電流繼電器時，也能保證正弦波形。電流輸入范圍為 0.5 - 2 - 10 - 50 - 100 - 200A（通過接線端子），最大功率輸出 800VA，在 200A 時濾波器負載小于 200VA（負載與量程成正比，50A 時為 50VA），可連續工作于 50A，200A 下可持續 30s，可通過開關選擇 50Hz 或 60Hz 市電頻率，尺寸為 220×250×310mm，重量 15kg。
    SHA 1000 掃描頭
    是一款通用掃描頭，可用于 LED 脈沖電子電表和費拉里旋轉盤電表測試，通過掃描頭上的開關進行選擇，還可通過旋鈕調節靈敏度。用于旋轉盤電表時，傳感器使用綠色光束優化對各種標記的識別；用于 LED 識別時，脈沖持續時間大于 60μs，當 LED 信號占空比為 1:2 時，頻率必須小于 500Hz，光波長為 500 至 960nm（僅檢測紅色，不檢測綠色和藍色）。
    低電平信號繼電器輸出傳感器
    此選件可將高電流和電壓輸出轉換為低電壓信號，由三個部件組成：帶接口連接器的輸出傳感器、連接傳感器與兩個 BNC 連接器和一個 RJ - 45 連接器（用于 ABB 繼電器 REF542PLUS 和 REF601）的電纜、連接傳感器與一個 RJ - 45 連接器（用于 THYTRONIC 繼電器 Thysensor 系列）的電纜，這些部件可單獨訂購。


    • （W）
    • 無功功率：
    • （VAr）
    • 視在功率：
    • （VA）
    • 阻抗：
    • （Ω，°）
    • 有功阻抗分量：
    • （Ω）
    • 無功阻抗分量：
